一、实验目的：

1、测定保温测试管中保温材料的导热系数。

2、测定裸管测试管中管壁对空气的自然对流传热系数。

3、测定套管换热器中气液对流传热中蒸汽对谁的对流传热系数。

二、主要配置：

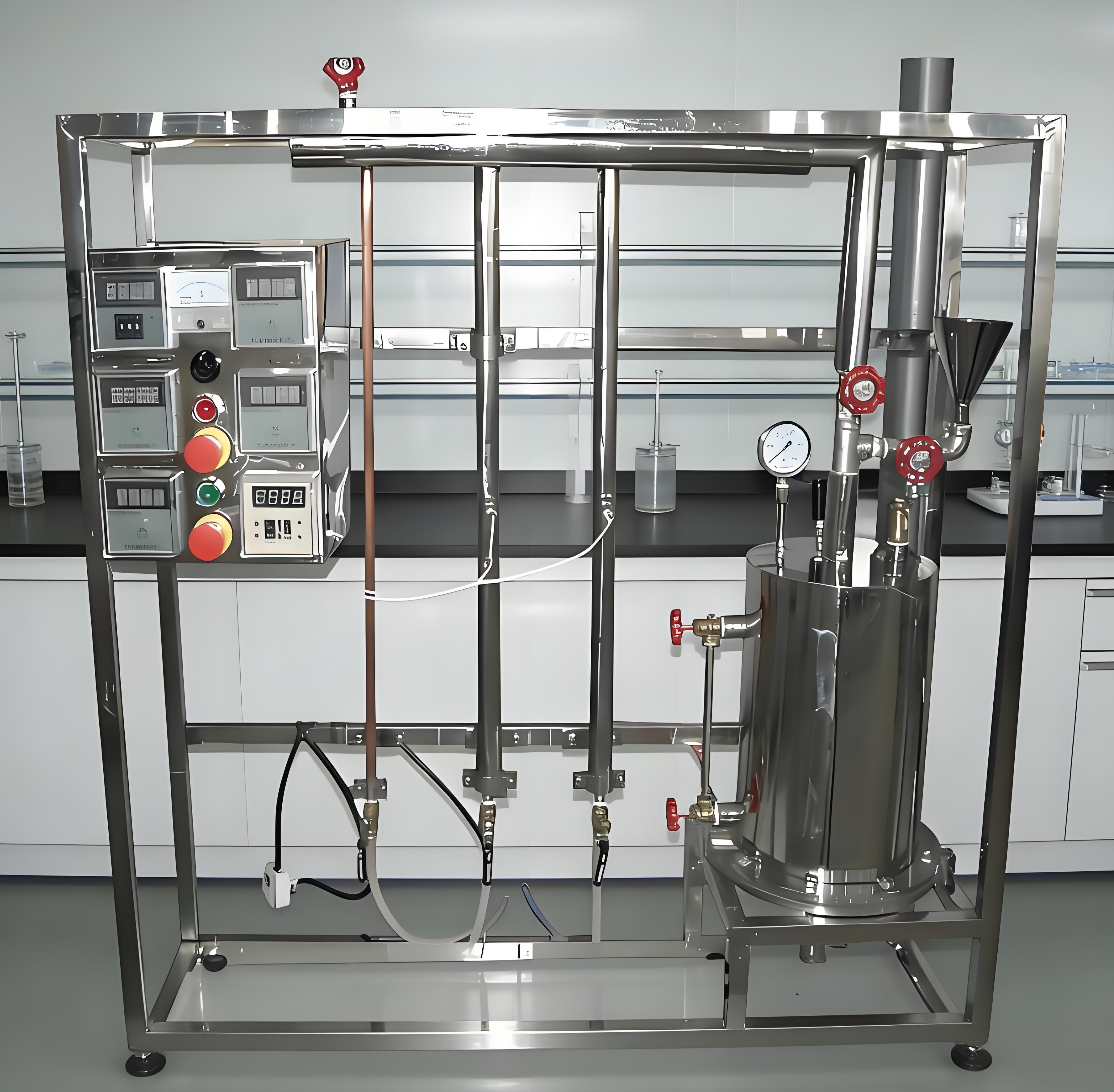

裸管测试管：1台、套管换热器：1台、保温测试管：1台、蒸汽发生器：1台、不锈钢汽包、收集瓶、裸管测试管、保温管、套管换热器、不锈钢高位槽、、热电偶传感器12支。

三、技术参数：

1、裸管：管径：16mm、管长600mm，紫铜材质，导热系数10-20W/m·℃。

2、保温管：管径：16mm、管长600mm，紫铜材质。

3、外管内径34mm，玻璃材质，导热系数0.1-1W/m·℃。

4、对流管：管径：16mm、管长600mm，紫铜材质。

5、外管内径34mm，玻璃材质，对流传热系数10-30W/m2·℃。

6、流量计：LZB—6，1台，不锈钢汽包：1台。

7、不锈钢水箱：300×200×200,1台，不锈钢加热器：2.5KW,1台。

8、套管换热器冷流体进口温度计，铜康铜热电偶温度计1台，空气温度计1台。

9、套管换热器冷流体出口温度计，铜康铜，电偶温度计1台。

10、数字显示仪：AI704F1台，汽包温度计，铜康铜热电偶温度计1台。

11、冷凝液温度计，铜康铜热电偶温度计1台。

12、保温管内壁温度计，铜康铜热电偶温度计1台，数字显示仪：AI704F1台。

13、保温管外壁温度计，铜康铜热电偶温度计1台，数字显示仪：AI701F1台。

14、套管换热器管壁温度计，铜康铜热电偶温度计1台，数字显示仪：AI701F1台。

15、裸管壁面温度计，铜康铜热电偶温度计1台，数字显示仪：AI701F，1台。

16、加热电压表：1台，电流表：1台。

17、套管换热器内管壁面温度计，铜康铜热电偶温度计1台，数字显示仪：AI701F，1台

18、正泰电器：接触器、开关、漏电保护空气开关，一批。

19、不锈钢水箱、不锈钢管路、管件及阀门，一批。

20、不锈钢仪表柜：测控、电器设备在实验架上。

21、不锈钢材质框架1.1×0.55×1.80米（带脚轮及禁锢脚）。
