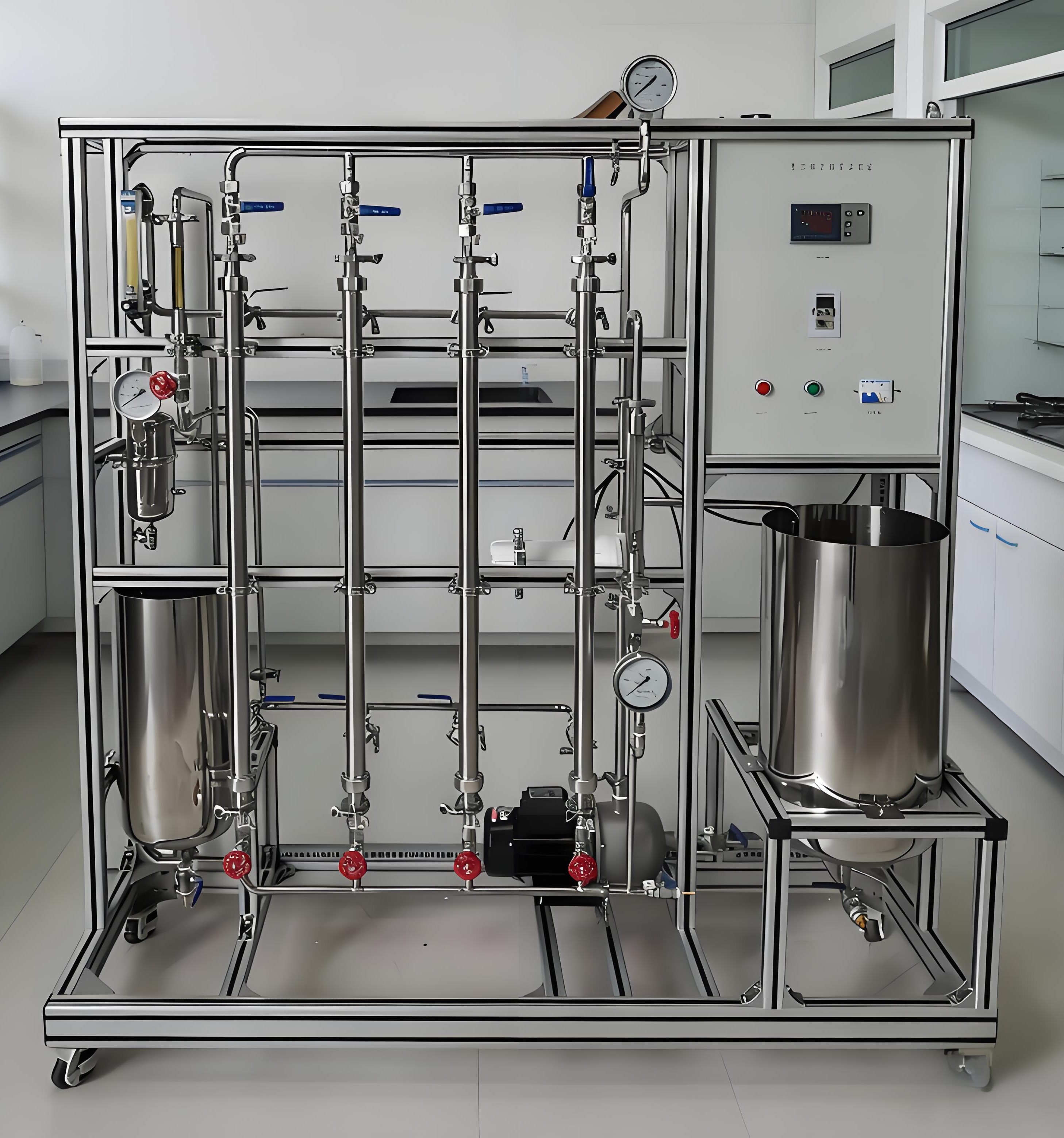

一、陶瓷膜分离实验装置功能：

1、可用于物料的澄清、除菌、除杂过滤、分离及浓缩过程。

2、了解无机陶瓷膜性能特点。

3、掌握影响无机膜分离过程的主要因素。

4、掌握无机陶瓷膜分离过程的实验操作技能。

二、主要配置：

洗水池、滤液池、水泵、陶瓷膜组件、压力表、液体流量计、温度仪表、空压机、高品质铝合金型材框架。

三、公用设施：

电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

四、技术参数：

1、工艺处理量：150L/H，系统最小循环体积：10L，操作压力：01-0.4MPa；带反冲系统、热换系统。

2、不锈钢多级高压泵：额定流量2.0 m3/h ，扬程90m，功率0.75KW。

3、静音式空气压缩机：压力控制自启动，耐压上限0.7MPa，排气量0.036m3/h，功率：750W。

4、无机陶瓷膜：规格Φ30*700mm，19通道，孔径10nm，304不锈钢外壳。

5、流量：液体流量计，0.25-2.5m3/h；气体流量计，0.25-2.5m3/h。

6、配料罐：φ355×550mm，304卫生级不锈钢材质。

7、滤液槽：φ273×400mm，304卫生级不锈钢材质。

8、超级恒温水浴：带循环泵，室温～100℃，控温0.1℃。

9、温度传感器：Pt100，显示分度0.1℃

10、管路、管件及阀门均为304不锈钢。

11电器：接触器、开关、漏电保护空气开关。

12、外形尺寸：1200×500×1600mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。

13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。

五、测控组成：
