一、技术参数：

1、列管换热器总传热系数K=400—800 W/(m2·℃)；

2、换热器管程和壳程压力降6-60KPa；

3、液体流量：0～3.0m3 /h；

4、离心泵出口压力：0-1.05MPa；

5、离心泵泵的扬程(H)：0-108m；

6、离心泵轴功率(N)：0.37-0.500KW；

7、离心泵效率 (η)：0-60%；

8、离心泵转速：0-2900 转/分；

9、液体温度：常温；

10、换热器出口温度控制余差1.5℃;

11、流量控制余差0.01m3 /h；

12、泵出口压力控制余差0.1KPa；

13、文丘里流量计流量：0.2～3.0m3 /h，压差范围：10～60KPa；

14、换热器周向应变值：με 40--100 径向应变值με 20--+100。

一、实验项目：

1、换热器换热性能实验；

2、离心泵性能测定实验；

3、流体传热膜系数测定实验；

4、换热器管程和壳程压力降测定实验；

5、离心泵恒压力控制实验；

6、离心泵恒流量控制实验；

7、换热器出口恒温度控制实验；

8、文丘里流量计校核实验。

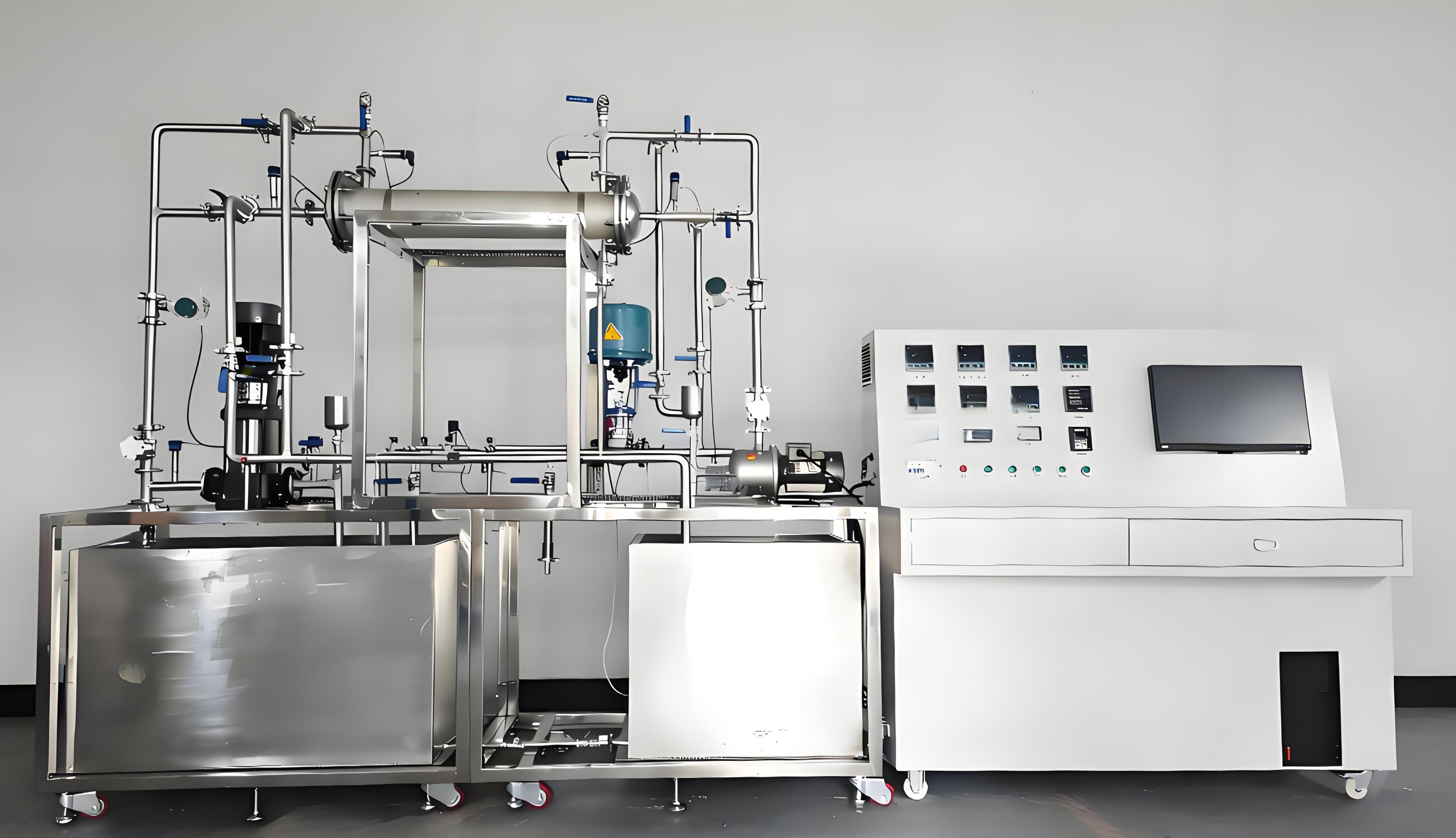

三、换热工程设备控制综合实训装置设备：

1、文丘里流量计流量：0.2～10m3/h。文丘里流量计：文丘里喉径：0.020m；

2、冷水多级立式离心泵 H=98m，Q=3.5m3 /h，1台；

3、热水不锈钢卧式离心泵 WB50/025，1台；

4、不锈钢固定管板换热器，换热面积 F=0.91m2，1台；

5、冷水箱，不锈钢 1200×650×800mm，1台；

6、热水箱，不锈钢 700×650×800mm，1台；

7、温度传感器 Pt100，6支；

8、压力传感器(0-1.0MPa) 6支；

9、涡轮流量传感器 2台；

10、电阻应变仪1套；

11、数显仪表6套；

12、数显仪表2套；

13、智能工业调节器1套；

14、智能工业调节器1套；

15、不锈钢管路1套；

16、电动调节阀DN25、Pg16、1台；

17、串口通讯服务平台：串口数量1个，处理器32bits100MHz，内存2M，串口速率50-460800bps；校验位None，Even，Odd，Space，Mark；数据位5，6，7，8；停止位1，1.5，2；流量控制RTS/CTS，XON/XOFF；串口形式DB9针；保护15KV；网口；网口形式 RJ45；速率10/100M自适应10M；保护内嵌2KV电磁隔离；软件协议DHCP，TelnetPPP/SLIP，TCP，UDP，IP，ICMP，ARP，SNMP，HTTP实COM驱动 WindowsNT/2000/XP/2003实COM驱动；电源5V，2A；

18、变频调速器：2.2KW，0—50Hz，3×380V，1台；

19、电气控制系统；1套；

20、仪表控制柜静电喷涂电器控制柜：长×宽×深 1400×600×1400mm，内安装漏电保护空气开关电流型漏电保护器，开关电源等。1台；

21、不锈钢框架设备主体：长×宽×高 2200×700×1900mm，（SU304璧厚1.5mm）。

四、测控组成：

1、变量：离心泵入口压力，检测机构：压力传感器，执行机构：无；

2、变量：离心泵出口压力，检测机构：压力传感器，执行机构：变频器；

3、变量：冷水流量，检测机构：涡轮流量计，执行机构：电动调节阀；

4、变量：热水流量，检测机构：涡轮流量计，执行机构：无；

5、变量：换热器进出口温度，检测机构：铂电阻温度计，执行机构：无；

6、变量 ：冷流体出口温度，检测机构：铂电阻温度计，执行机构：固态调压器；

7、变量：热流体进口温度，检测机构：铂电阻温度计，执行机构：固态调压器；

8、变量：换热器进出口压力，检测机构：压力传感器，执行机构：无；

9、变量：离心泵电机功率，检测机构：功率传感器，执行机构：无；

10、变量：换热器应变，检测机构：电阻应变仪，执行机构：无。
