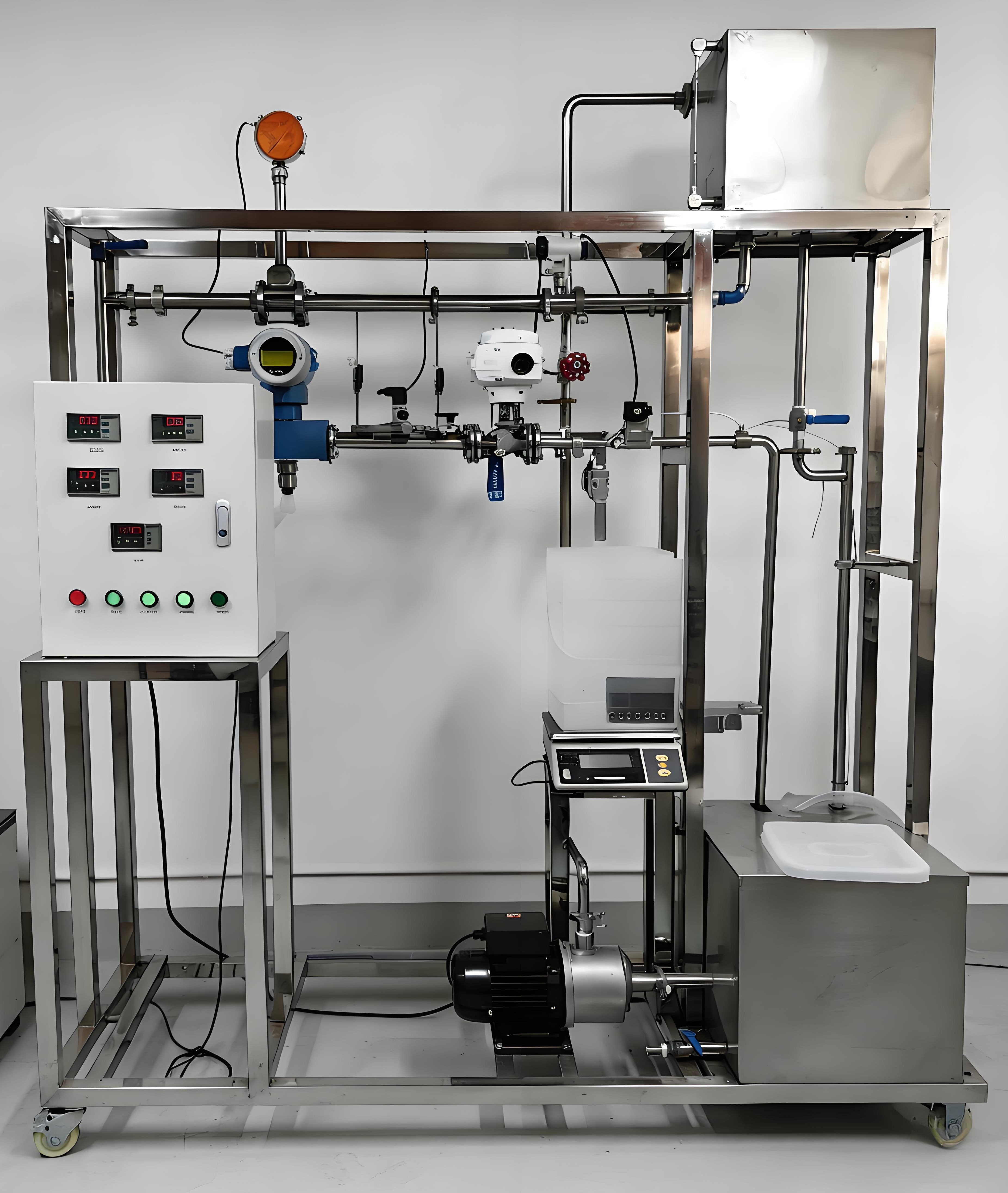

液体流量仪表标定实验装置是生产与科学试验中的重要参数，不论是工业生产还是科学试验都需要进行流量的测量，以核算过程或设备的生产能力及各部分流量所占的比例，以便对过程或设备作出评价。目前，测量流量的仪表大致可分为三类，即速度法、体积法和质量流量法。虽然各种流量仪表在出厂前都进行了流量标定，建立了流量刻度标尺，但是在实验室或生产上应用时，工作介质、压强、温度等操作条件往往和原来标定时的条件不同。为了精确地使用流量计，则需要在使用之前进行现场校准工作。液体流量仪表标定实验装置主要采用称重法，对孔板流量计、电磁流量计、涡轮流量计、涡街流量计进行标定和校验。采用高精度采集仪采集数据，经过串口传输给计算机使用；完成实时数据读取，数据计算和数据存储，历史数据查询以及实时曲线绘制，并实现流量计标定。

一、技术参数：

1、流量范围：1～10m3/h

2、压力：1.6MPa介质：水

3、仪表测量精度：0.5级

4、电源：440V 16A

5、输出信号：4～20mA

6、涡街流量计，检测介质温度-20~250℃，精度等级：液体≤1%，测量范围液体3~60m3/h,可正偏。

7、涡轮流量计，检测介质温度-20~120℃，精度等级：≤0.5%，测量范围4~40 m3/h。

8、电磁流量计，检测介质温度-15~100℃，精度等级：≤0.5%，最大测量流量70 m3/h。

9、板孔流量计，检测介质温度-15~250℃，精度等级：≤1%，公称压力2.5MPa。

10、功能齐全，使用方便，数据采集过程全部由计算机控制，达到数据显示和绘图同步进行。

二、液体流量仪表标定实验装置配置：

一）水路系统：

1、不锈钢水泵1台

2、截止阀：闸阀，排污阀，排气阀，过滤器等 5只

3、管路：塑钢管，接头，不锈钢管，法兰，连接件 1套

4、高位水箱：不锈钢 1只

5、水槽：不锈钢 1只

6、机架结构：不锈钢，1套

二）电子称重单元：

1、电子秤：串口通讯，9903-15kg/9903-15kg 1台

2、称量筒：不锈钢 1只

三）数据采集系统：

1、数据采集单元：自制 1台

2、数据传输电缆：RS232/485，支持MODBUS协议 1只

3、信号线：RVVP 2×0.75 1批

4、温度传感器：PT100 2只

四）测量控制单元：

1、计算机1套

2、有机玻璃板：具体外形尺寸见图纸 1套

3、比例调节阀：φ20 1只

4、电磁阀：φ20 2只

5、电气辅材：空气开关，漏电保护器，电线，光电隔离模块，线槽 1套

五）待校准流量计：

1、孔板流量计：φ20 一体化孔板流量计 1套

2、涡街流量计：φ20 LUGB系列涡街流量计典型产品 1套

3、涡轮流量计：φ20 LW系列液体涡轮流量计 1套

4、电磁流量计：φ20 LD系列电磁流量计典型产品 1套
