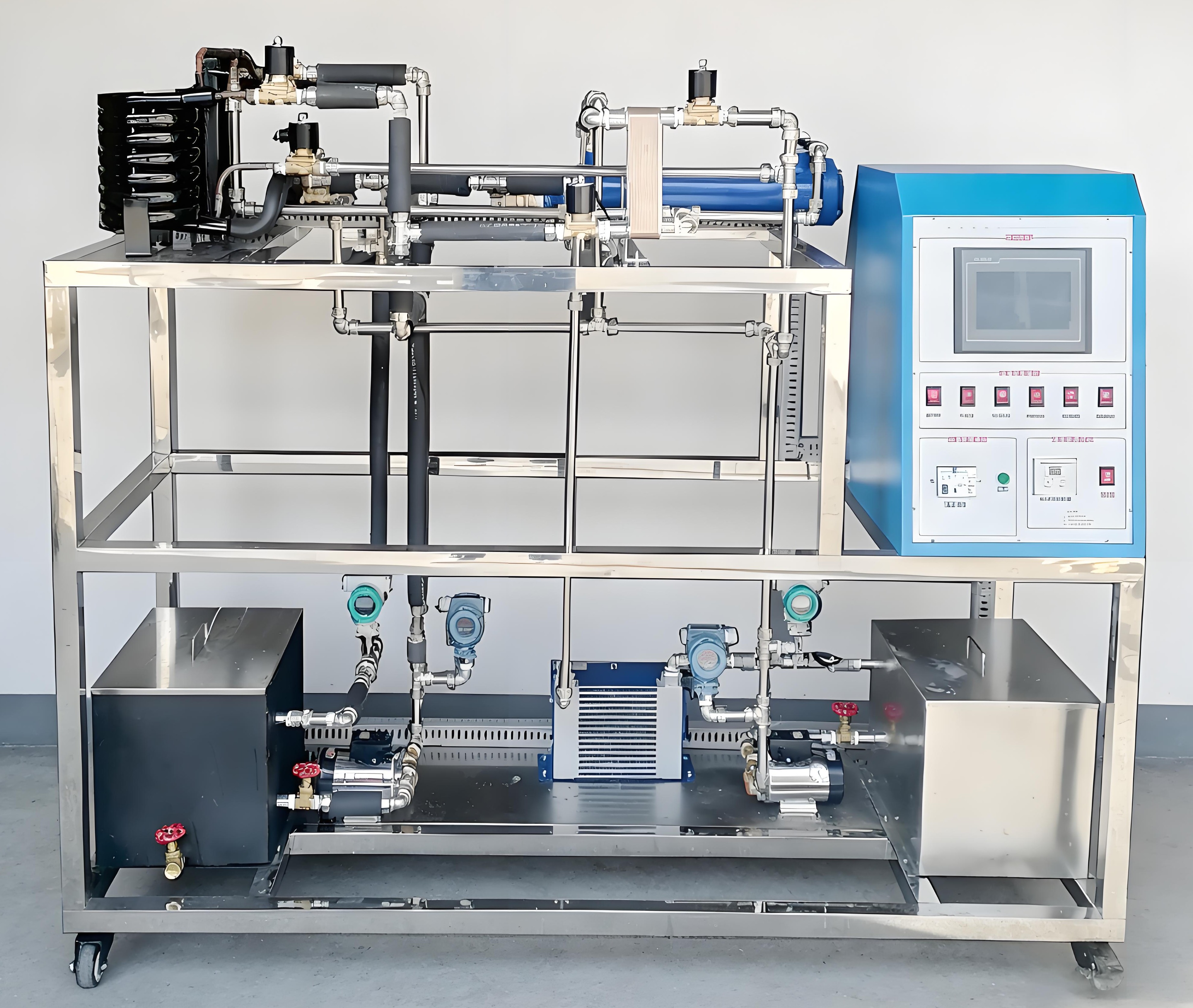

数据采集型换热器综合实验装置是了解间壁式传热元件，可进行并流传热实验，也可进行逆流传热实验，测定总传热系数K。分别测定冷热流体流量改变换热器的传热系数变化；分别测定逆并流操作对换热器平均推动力及传热系数的影响。目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。换热器综合实验装置以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，可完成其性能测试实验。适合《工程热力学》、《传热学》、《热工学》等相关课程的实验教学。

一、数据采集型换热器综合实验装置特点：

1、换热器综合实验装置采用四种不同结构的换热器（分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器）进行性能测量。

2、换热器综合实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。

3、换热器综合实验装置采用工业现场的真实换热器部件，与实际应用接轨。

二、技术参数：

1、输入电源：三相四线（三相五线）AC380V±10% 50Hz

2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜5.0kVA

4、外形尺寸：1800 mm×650 mm×1500mm

5、売管式换热器：换热面积0.4m2，材质：碳钢制作，接口尺寸：G3/4″外螺纹，外形尺寸：直径×长度=Φ114mm×600mm

6、螺旋管式换热器：换热面积0.4m2，材质：碳钢制作，接口尺寸：G3/4″外螺纹，外形尺寸：直径×高度=Φ300mm×200mm

7、钎焊板式换热器：总换热面积0.2m2，板片材质：304不锈钢，接口尺寸： R1/2″内螺纹，外形尺寸：宽×高×厚=73mm×191 mm×34mm

8、列管式换热器：总换热面积0.6m2，板片材质：，接口尺寸： R1/2″内螺纹，

9、涡轮流量计：0.25～1.2m3/h,电源24V，温度-20～120℃，输出信号4～20mA，数量：2台

10、热水泵：量程：8L/min,电源：220V,扬程：8m，功率：90W，数量：2台

11、电加热器总功率：＜4kW。

12、触摸屏软件：采用上们机软件加触摸屏显示器，可显示进水温度，出水温度，冷却水进水温度，冷却出水温度，工作电压，在线工作电流，有功功率，无功功率，功率因数。电能总量、合相有功功率Pt、各相无功功率,、各相视在功率、线路频率以及有功电能、总无功电能。数据可以表格形式导出.

13、数据采集模块 1 套 8AI/8PT/8DO

14、冷水恒温系统:为了长期的给冷却系统提供稳定的冷却水，系统设计了一套冷却水系统,克服了以前设备只能冷却水源不稳定的而慢慢上升带来的实验数据不稳定

15、不锈钢管道：水系统采用独特的不锈钢水管接头直插式结构，方便拆除和连接，采用异程连接方式。

三、实验内容：

1、壳管式式换热器的结构性认识。

2、板式换热器的结构性认识。

3、套管式换热器的结构性认识。

4、列管式换热器的结构性认识。

5、壳管式式换热器的性能测试

6、板式换热器的性能测试

7、套管式换热器的性能测试

8、列管式换热器的性能测试

9、 实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。
