膨胀颗粒污泥床（Expanded Granular Sludge Bed，简称EGSB），它最初开发是通过颗粒污泥床的膨胀以改变废水与微生物之间的接触、强化传质效果，以提高反应器的生化反应速度，从而大大提高反应器的处理效能。

EGSB反应器通过采用出水循环回流获得较高的表面液体升流速度。这种反应器典型特征是其有效高的高径比，较大的高径比也是提高升流速度所需要。EGSB反应器液体的升流速度可达2.5～10m/h，这比UASB反应器的升流速度一般在1.0m/h左右要高的多。

EGSB反应器的基本构造与流化床类似，如前所述，其特点是具有较大的高径比，一般可达3～5，生产性装置反应器的高可达15～20m。

EGSB反应器的顶部可以是敞开的，也可以是封闭的。封闭的优点是可防止臭味外溢，如在压力下工作，甚至可替代气柜作用。EGSB反应器一般做成圆形，废水由底部配水管系统进入反应器，向上升流通过膨胀的颗粒污泥床区，使废水中的有机物与颗粒污泥均匀接触被转化成甲烷和二氧化碳等。混合液升流至反应器上部，通过设在反应器上部的三相分离器，进行气、固、液分离。分离出来的沼气通过反应器顶或集气室的导管排出，沉淀下来的污泥自动返回膨胀床区，上清液通过出水渠排出反应器外。

一、实验目的：

膨胀颗粒污泥床污水处理装置在技术上、工艺流程等方面的研究，使学生能达到以下目的：

1、对不同消化工艺进行对比实验，确定有机物分解率、产气率、与投配比关系。

2、掌握EGSB 反应器运行操作过程。

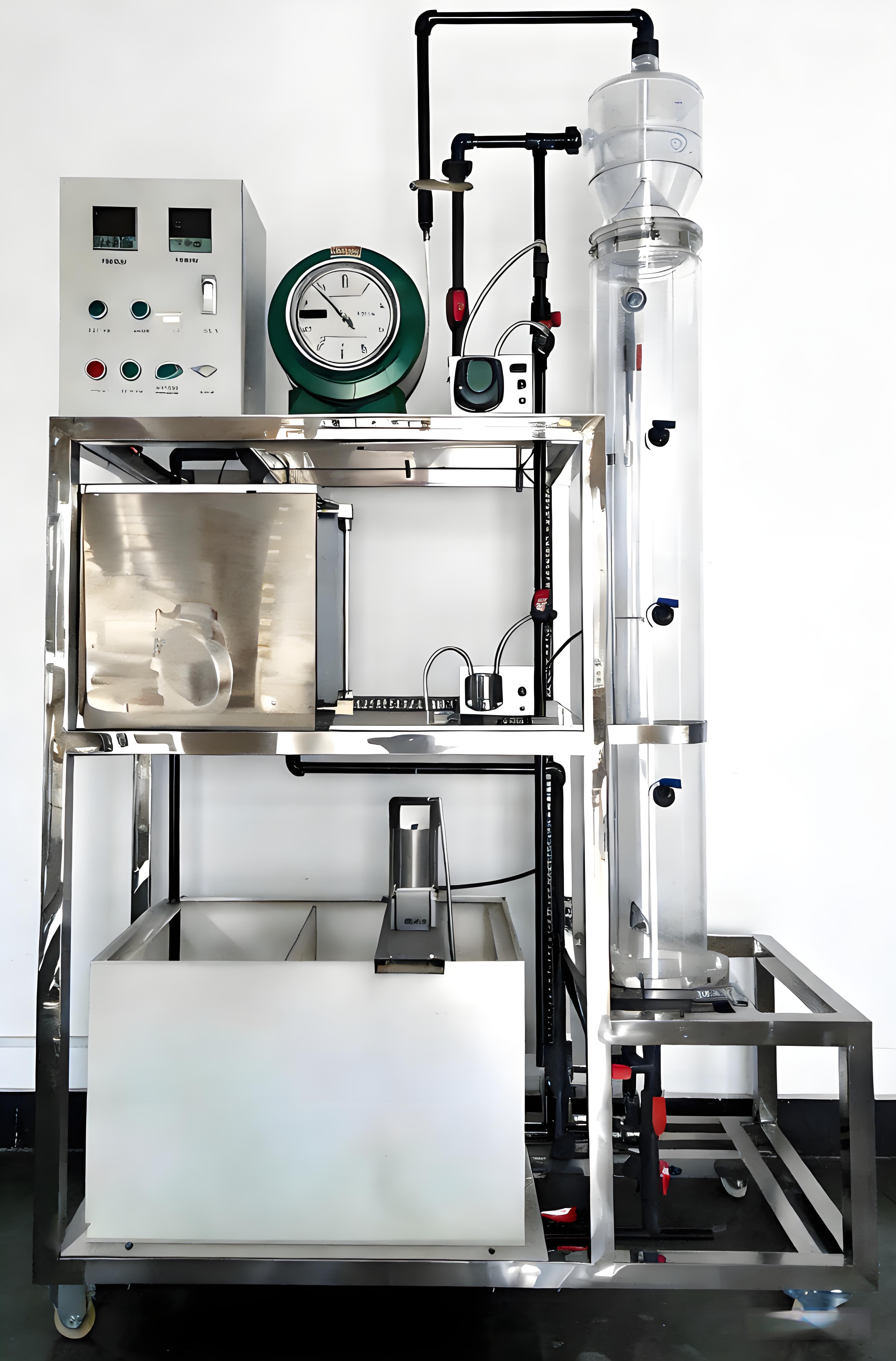

二、膨胀颗粒污泥床污水处理装置配置：

EGSB反应器、蠕动泵、测温装置、超级恒温水浴、水箱、搅拌器、阀门管道、不锈钢框架、控制屏。

1、EGSB反应器：容积 5L，有效体积 4L，有机玻璃材质。

2、蠕动泵：流量范围 0.1-60ml/min,转速范围 0.1-100rpm。

3、测温装置：分度号：PT00 热电偶，量程：-20～200.0 ℃，分辨率：0.1℃。

4、超级恒温水浴：无氟环保制冷，容积 6L,带外循泵，温度范围-5～100℃，控温精度 0.1℃。

5、阀门：DN8,304 不锈钢。

6、配水箱：容积 40L，PP 材质。

7、水箱搅拌器：功率 100W，转速范围 0-150rpm。

8、电控系统：电控箱、开关、接触器、电线等。

9、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

10、装置外形尺寸约：1200×550×1950mm，框架为可移动式设计，带脚轮及禁锢脚。
