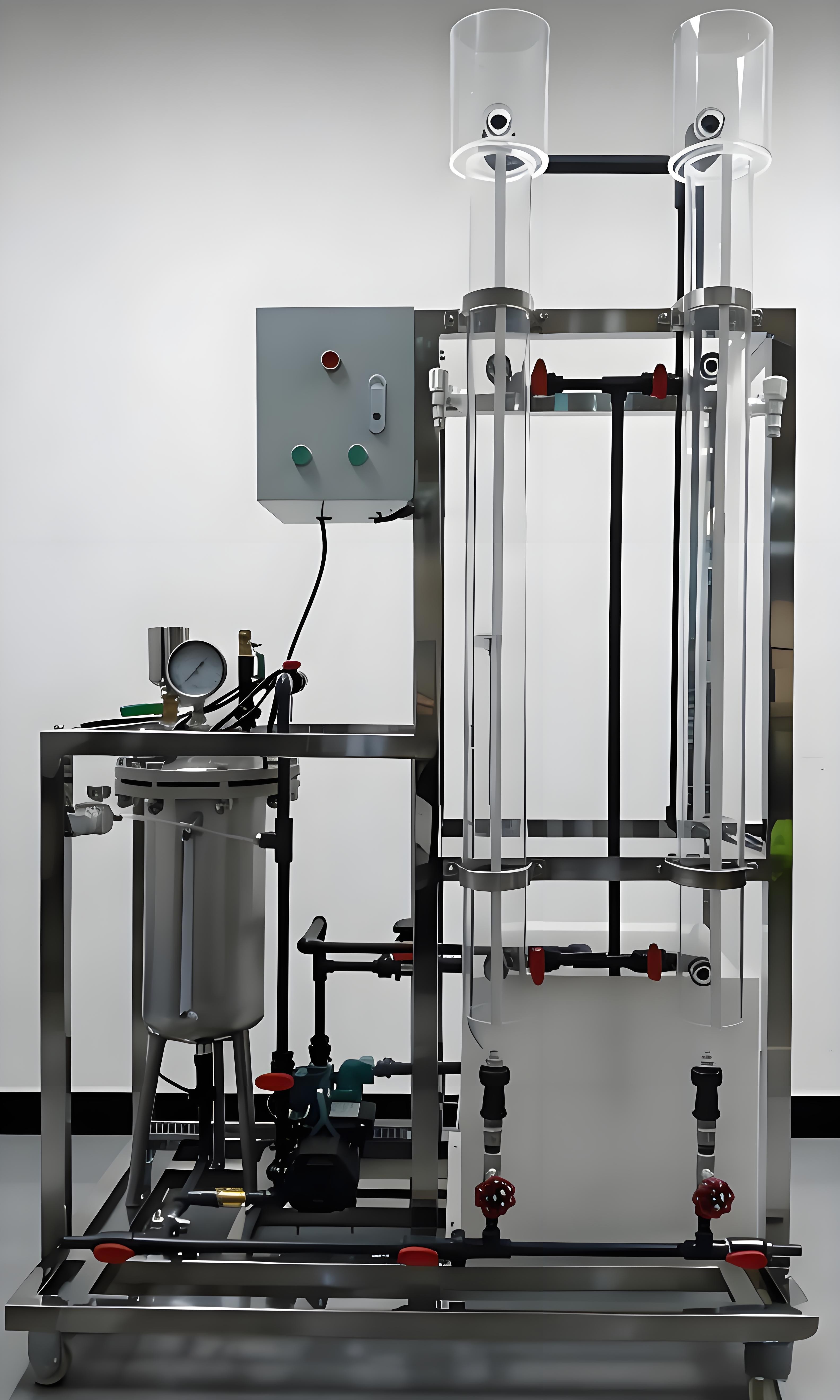

一、自由沉降-气浮实验装置功能特点:

1、设备布局合理、美观，结构清晰，整体感强。

2、可开实验：颗粒自由沉降。

3、可分层取样，通过对不同层次的水样进行检测，更直观的了解沉淀时间与沉淀效果的相互关系。

4、气浮柱为透明有机玻璃制造，可直接观察细小气体颗粒与悬浮颗粒的运动状态。

二、实验目的：

1、加深对沉淀的特点、基本概念及沉淀规律的理解。

2、掌握沉淀实验方法，绘制沉淀静沉曲线。

3、了解气浮净水的原理、方法及其工艺流程。

4、掌握气浮法的测定及实验操作技术。

三、自由沉降-气浮实验装置主要配置：

沉降气浮柱、水泵、泵循环装置、压力溶气罐、空压机、释气阀、压力表、原水箱、配水管道、阀门、电路控制系统、不锈钢框架。

四、技术参数：

1、环境温度：5℃～40℃，电源220V单相，功率1.0KW。

2、沉降气浮柱：尺寸Φ100×1700mm，壁厚5mm，优质全透明有机玻璃材质，每根柱子设取样口，带刻度标尺，数量2根。

3、溶气系统：气泡颗粒大小直径为20-30μm ，含气体积比≥3%，释气量与饱和值比＞0.9。

4、压力溶气罐：尺寸Φ219×550mm，304不锈钢材质，工作压力0.2-0.4MPa，有效容积15L，上配释气减压阀。

5、空压机：工作压力0-0.7MPa，功率550W，排气量36L/min。

6、调压阀：精密气体减压阀1个，量程0-0.8Mpa。

7、释放器：数量：2个；304不锈钢材质。

8、水泵：额定流量1m3/h,扬程15m，功率370W。

9、原水箱：尺寸550×450×430mm，优质PP板。

10、絮凝搅拌装置：电机功率90W，配调速器，无级调速，带搅拌器。

11、化工级UPVC管路、管件及阀门。

12、框架为304不锈钢，结构紧凑，外形美观，操作方便。

13、控制箱：1台，内含接触器、开关、漏电保护空气开关。

14、外形尺寸：长*宽*高=1200×700×2000mm，框架为可移动式设计，带脚轮及禁锢脚。
