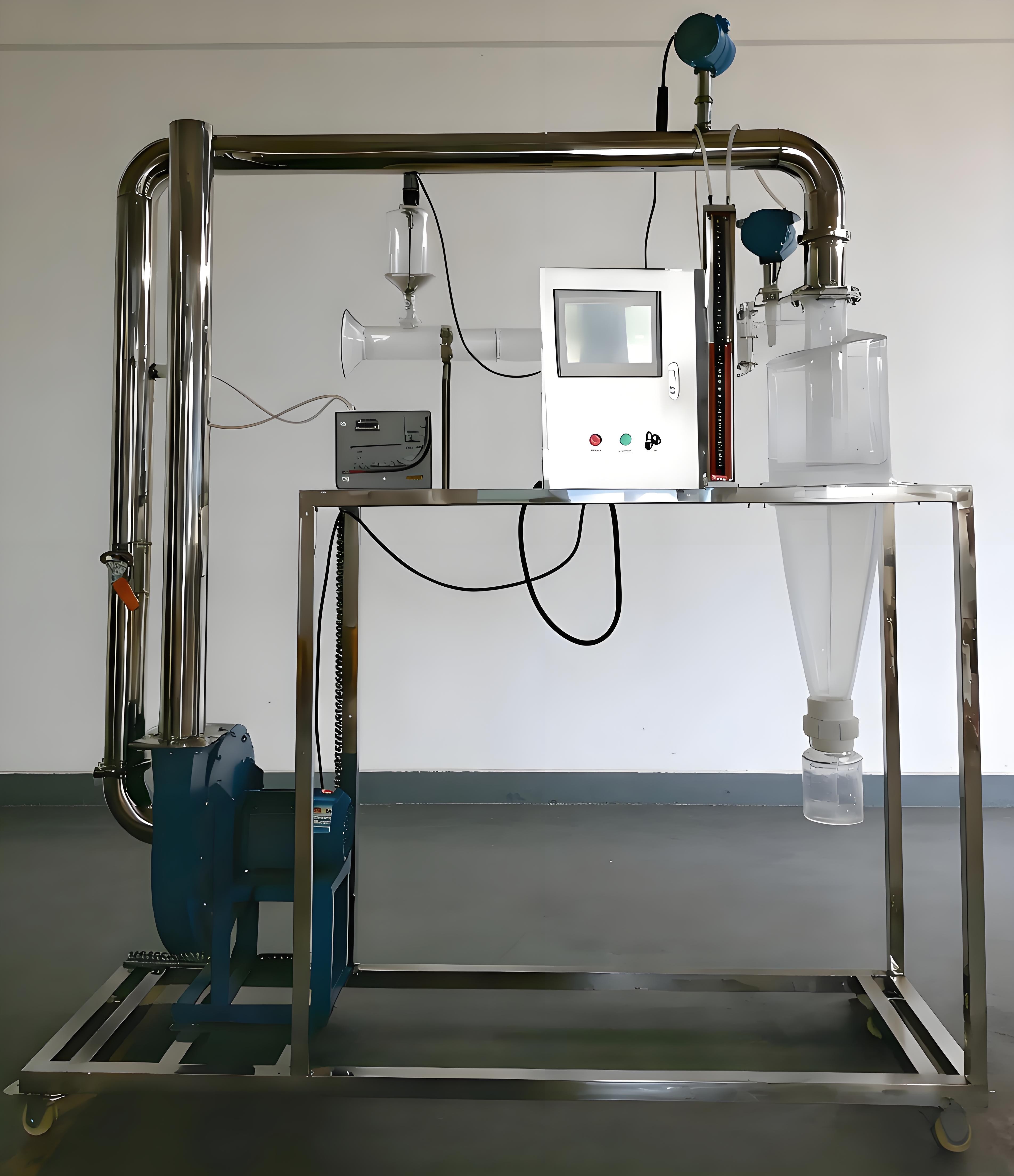

一、数据型旋风除尘实验装置功能特点：

1、设备布局合理、美观，结构清晰，整体感强。

2、旋风分离器由透明有机玻璃制成，可直接观察在不同工况条件下粉尘在分离器中的工作状态。

3、学习旋风除尘器除尘原理，掌握烟尘性质、结构尺寸变化、运行状况对除尘器性能的影响。

4、掌握旋风除尘器入口流速、出口流速、压力损失和阻力系数的测定方法。

5、掌握旋风除尘器的分割粒径、分级效率和总效率的估算和测定方法。

6、掌握旋风除尘器在工程应用中的适用范围、设计依据、设计方法、公式计算。

二、数据型旋风除尘实验装置主要配置：

粉尘加入瓶、粉尘接受瓶、风机、旋风分离器、风量调节阀、电路控制系统、不锈钢框架、控制屏。

三、技术参数：

1、环境温度：5℃～40℃，配电：220V，250W。

2、粉尘加入瓶、粉尘接受瓶等均由304不锈钢制成。

3、除尘效率：70%~80%；气体含尘浓度：<50g/m3；处理粉尘粒径：20～200μm 。

4、风机：风量480m3/h，风压1300Pa，功率250W，转速2800r/min。

5、标准旋风分离器：直径Φ200mm，分离器内筒出口连接收集装置，收集密度小的物料，有机玻璃制成。

6、尾气收集装置含收集罩和收集管道。

7、显示器：彩色触摸式液晶显示屏、实时记录历史数据和实时曲线、数据处理软件一套。

8、控制屏和框架均为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

9、数据型旋风除尘实验装置外形尺寸约：1700mm×520mm×1700mm。框架为可移动式设计，带脚轮及禁锢脚。
