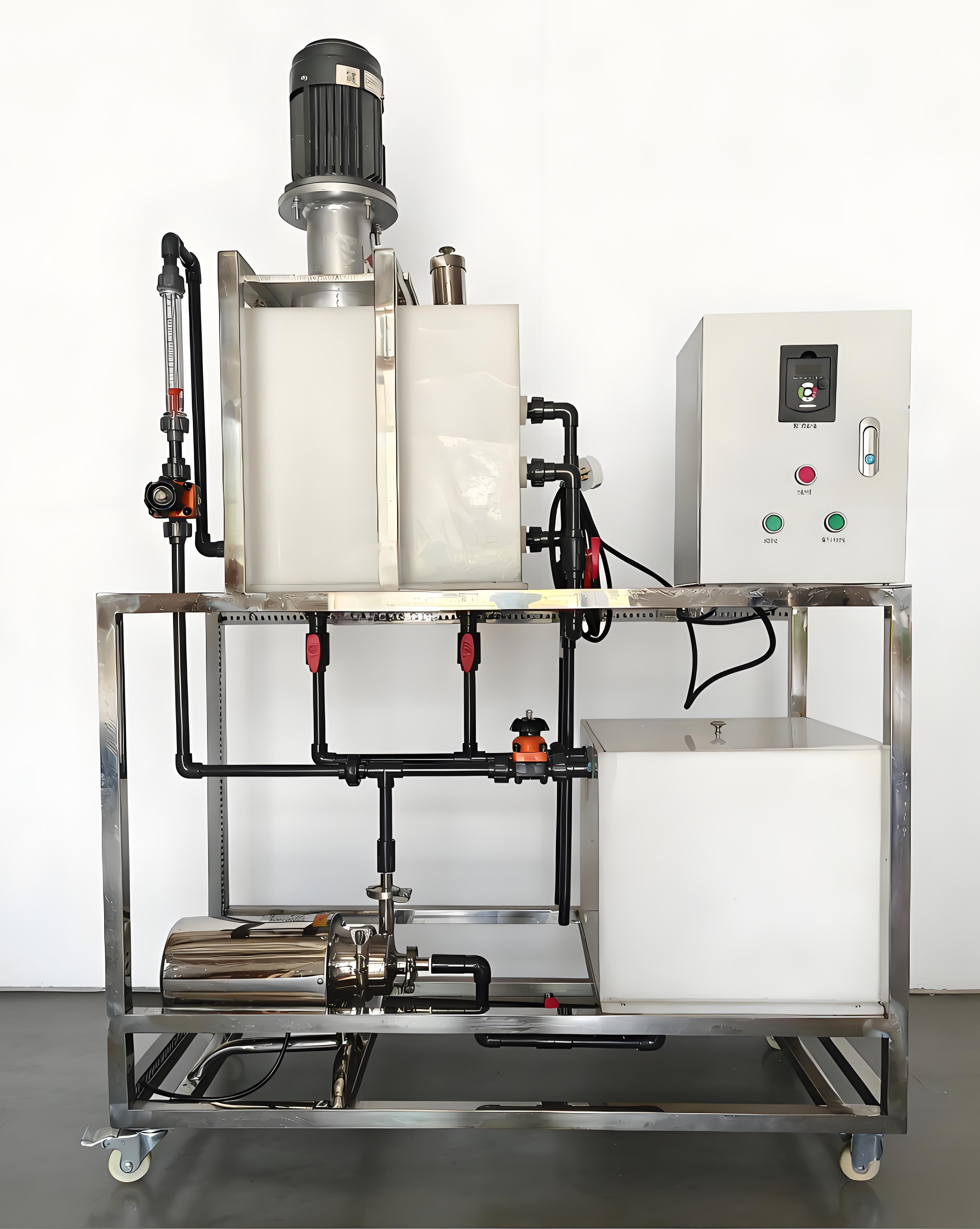

涡凹气浮实验装置包括涡凹气浮池、曝气机，水泵、溶气罐、溶气泵气液、水箱、调压阀、液位计、电机、调速器、流量计、压力表、排污清洗系统、阀门管道、不锈钢框架、控制箱等要配套设施。

技术参数：

1、涡凹气浮实验装置1套，用于模拟污水涡凹气浮处理过程；要求结构紧凑，外形美观，操作方便。有效容积：20L；适用水温：5--50℃；耐压：0.2—0.5MPa，配电：220V，1.0KW。

2、涡凹气浮池：1套；优质PP材质，尺寸430×280×400mm，有效容积20L，上面安装刮渣电机。

3、曝气系统：带调速器电机1台，功率40W；曝气叶轮1套

4、溶气系统：气泡颗粒大小直径为20-100um，气泡大小可调，含气体积比≥3%，释气量与饱和值比＞0.9。溶气泵1台；304不锈钢材质，功率550W，电压220V。

5、压力溶气罐：尺寸Φ159×500mm，316L不锈钢材质，工作压力0.2-0.5MPa，容积10L，上配释气器。

6、空气压缩机：功率：550W，转速：1300r/min,额定工作压力：0.8MPa。

7、水泵：1台，316L不锈钢材质；额定流量1m3/h，功率370W，扬程15m。

8、流量计：1个，量程2.5-25L/h。

9、液位计:四氟管FEP高压液位计 1个。

10、水箱：1个，优质PP材质，尺寸500×450×400mm。

11、压力表：指针式压力表1个；316L不锈钢材质，量程0-1.0MPa。

12、调压阀：精密气体减压阀1个，量程0-0.8Mpa,配管口径G1/2。

13、排污清洗系统和管道、管件:Φ20mm深灰色化工级PVC材质。

14、控制箱：1台，304不锈钢材质，内含接触器、开关、漏电保护空气开关。

15、外形尺寸：反应釜整体框架为为可移动式设计，304不锈钢材质，1200×600×1700mm，带脚轮及禁锢脚。
