给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。机械反应斜管沉淀池就是混凝、沉淀两种功能的净水构筑物。本模型就是展示机械反应池和斜管沉淀池内部构造的演示装置。

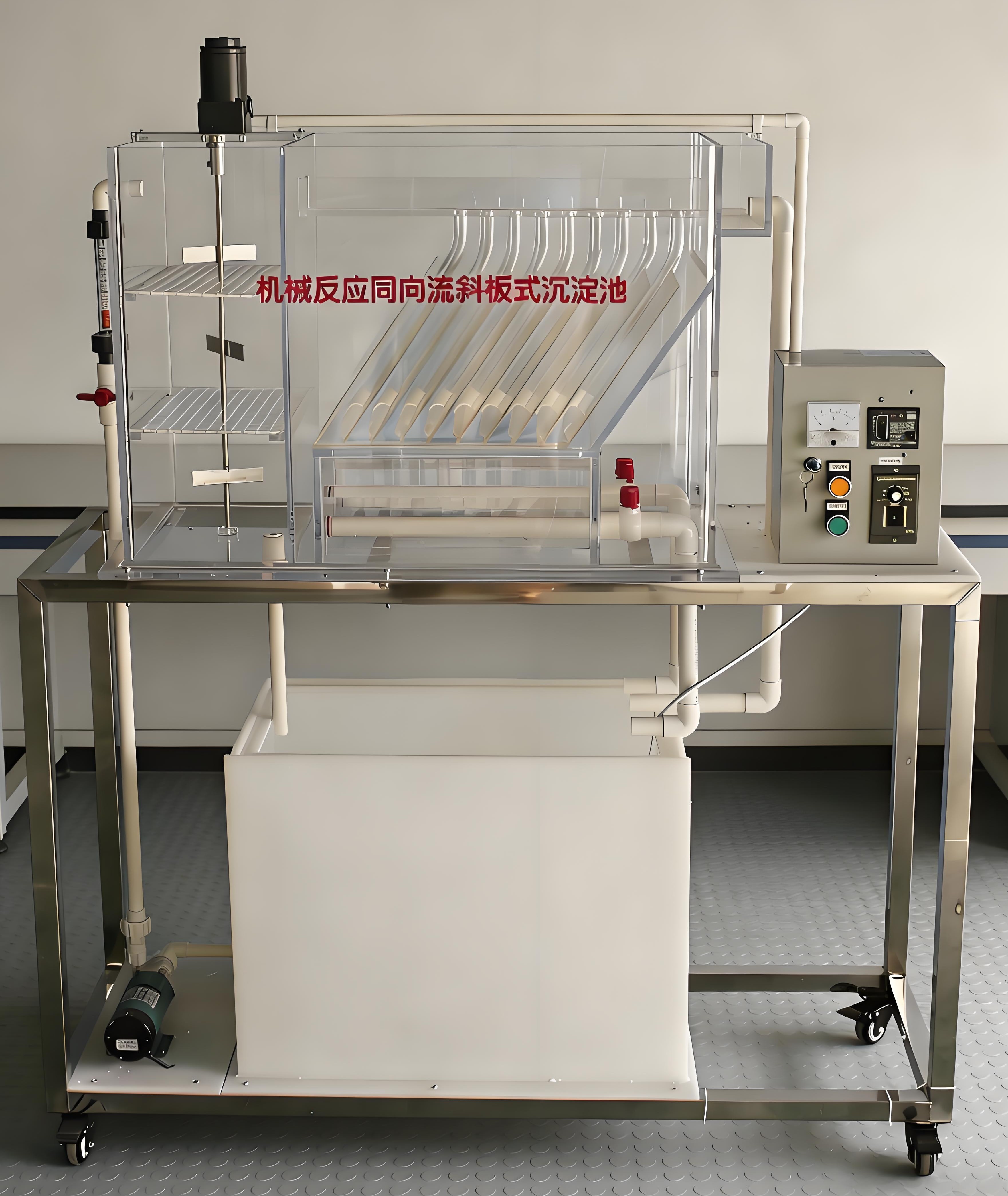

一、机械反应同向流斜板式沉淀池实验装置实验目的：

1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；

2、掌握机械反应池和斜板沉淀池水流方向和操作使用方法，观察絮体生成和沉淀的状况。

二、主要技术参数：

1、环境温度：5℃～40℃

2、处理水量：0.3～0.5L/h

3、设计进、出水浊度：进水：浊度60º～100º，出水：10º～20º；进水：SS80～160mg/L，出水：8～16 mg/L；进水：pH值6～9，出水：6～9；

4、装置外形尺寸：1000mm×400mm×1500mm

5、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护；

三、机械反应同向流斜板式沉淀池实验装置主要配置：

1、本体由机械反应池和同向斜板沉淀池两部分组合在一起；

2、高、中、低三级混凝搅拌机械反应池3组：透明有机玻璃材质、厚度10mm，配减速电机1台、电机调速器1套；

3、同向斜板沉淀池：透明有机玻璃材质、厚度10mm，含斜板1套（透明有机玻璃材质、厚度6mm，斜板倾角60º）；

4、原水箱和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；

5、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、

6、防腐蚀进水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）

7、加药蠕动泵1台、流量范围：0.008-460mL/min、储药槽1个；

8、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）；

9、配水管阀门1套、排水管1套、排泥槽与排泥管1套；

10、实验台面：10mm厚PP白色板

11、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

12、配套UPVC连接管道和阀门。

13、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
