在污水处理中的二次沉淀池、污泥重力浓缩池和浓集的化学污泥沉淀池里，悬浮固体浓度比较高，存在成层沉淀现象。由于成层过程受悬浮固体的性质、浓度和沉淀池的水利条件等因素影响，因此常需要通过试验方法来求得设计参数和指导生产运行。

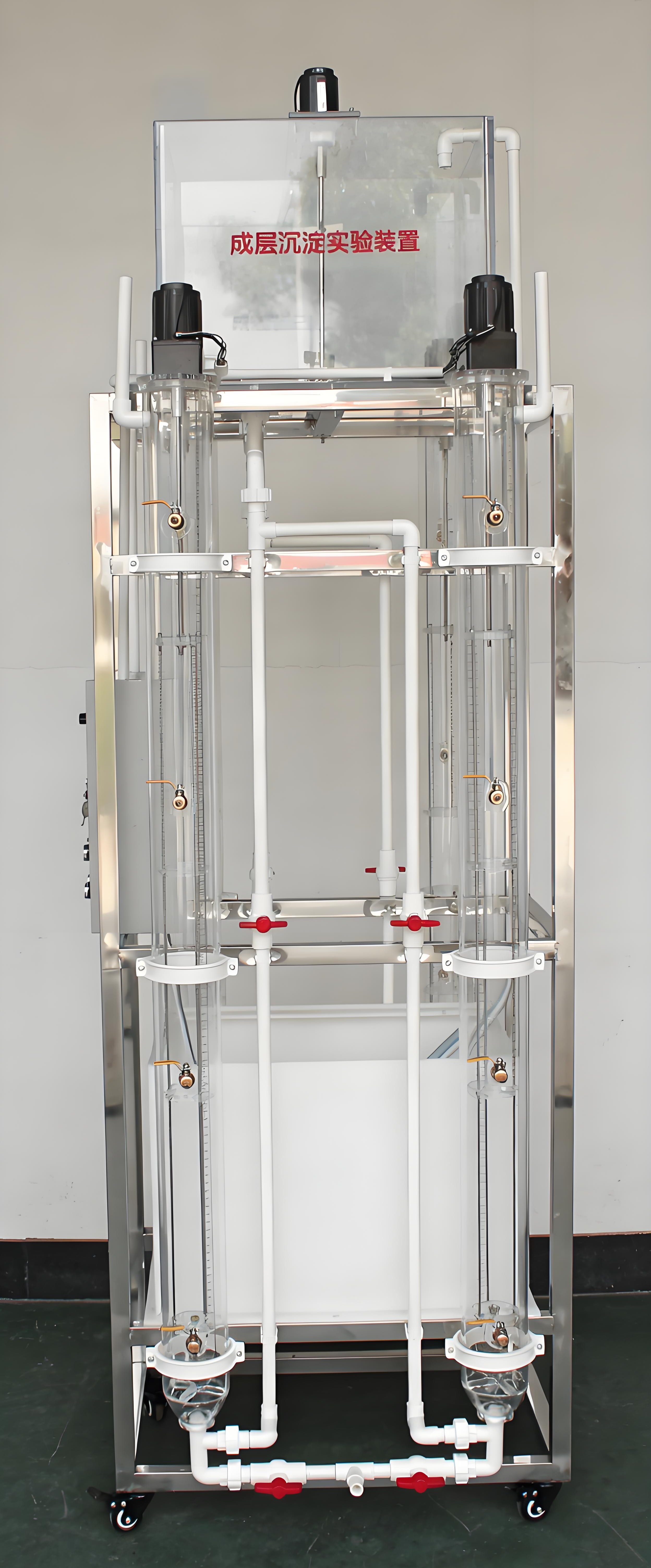

一、成层沉淀实验装置实验目的：

1、加深对成层沉淀的理解；

2、掌握活性污泥沉淀特性曲线的测定方法；

3、了解固体通量法的分析方法。

二、技术参数：

1、环境温度：5℃～40℃

2、沉淀柱 Φ100mm×1400mm （4根）、

3、沉淀柱内不锈钢搅拌器 4套、

4、装置外形尺寸：800mm×700mm×2000mm 、

5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护。

三、成层沉淀实验装置实验配置：

1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；

2、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

3、污泥沉降柱1套，含柱内装调速搅拌装置、铜制取样口16只、透明有机玻璃材质、壁厚6mm，Ø100×1500mm

4、高位水箱1只、透明有机玻璃材质、厚度10mm，400×400×400mm

5、304不锈钢提升水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率120W；

6、搅拌电机5台、304不锈钢搅拌桨5套；（功率15W、转速120rpm）、（含调速器5只）

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成。

8、配套UPVC连接管道和阀门。

9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
