一、实验目的
1.理解Fenton试剂催化氧化的机理及运行因素。
2.掌握运用正交方法进行多因素多水平实验的设计。
3.对实验结果进行直观分析，确定因素的主次关系及格因素的最佳水平。
二、技术指标
1.处理水量：30L/h。
2.工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤3000w；安全保护：具有接地保护、漏电保护、过流保护。
3.线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸30*30mm。
4.池体及配件标识牌（拉丝银板），管路性质和水流箭头标识，便于学生了解设备。
5.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6.装置外形尺寸：2550mm×450mm×1800mm。

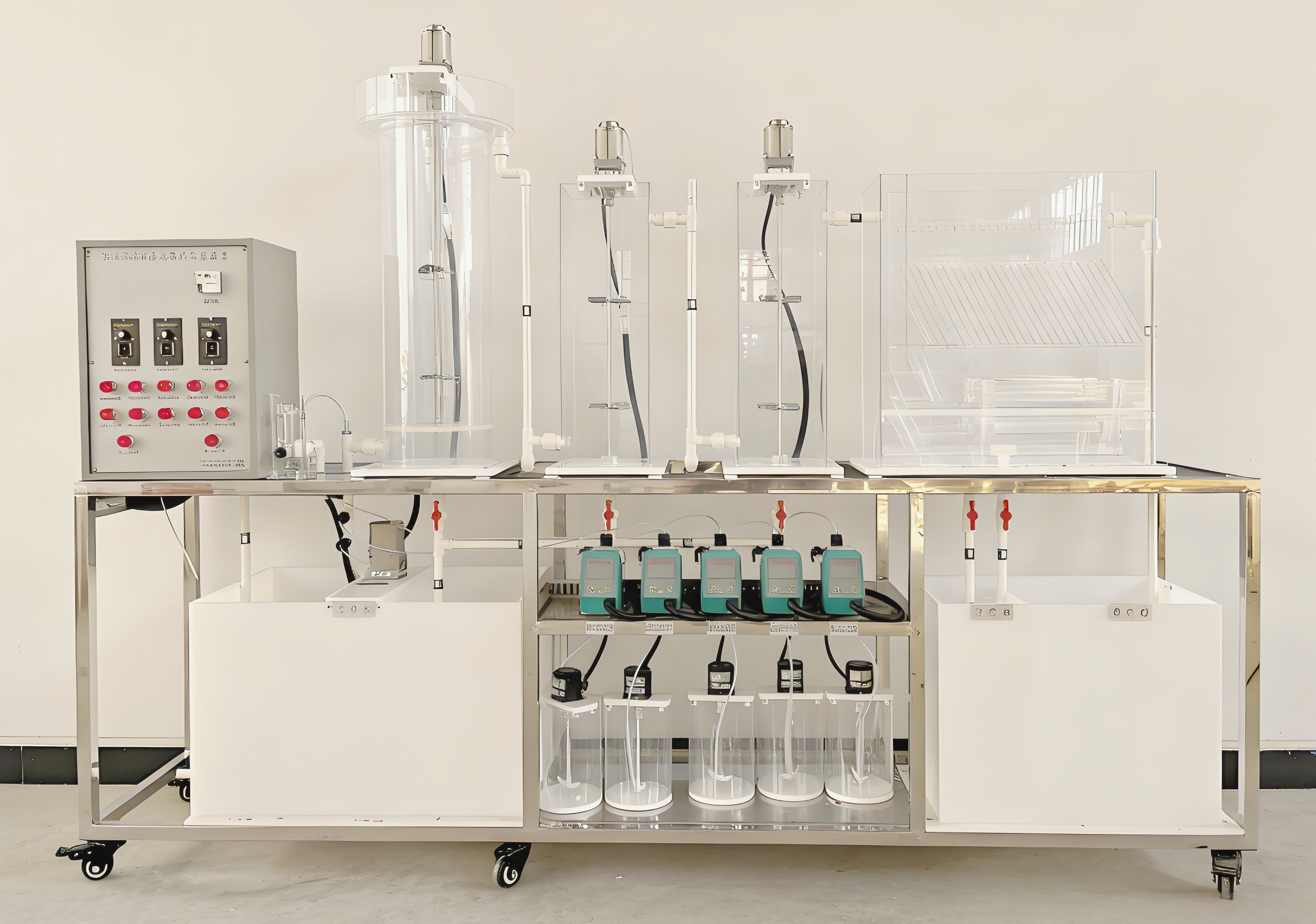

三、主要配置及参数
1.Fenton池1个：主体5mm厚透明有机玻璃管，底板15mm厚白色有机玻璃板，有效容积30L。
2.中和池1个：主体10mm厚透明有机玻璃板，底板15mm厚白色有机玻璃板，有效容积15L。
3.絮凝池1个：主体10mm厚透明有机玻璃板，底板15mm厚白色有机玻璃板，有效容积15L。
4.斜板沉淀池：主体10mm厚透明有机玻璃板，底板15mm厚白色有机玻璃板，有效容积60L。
5.原水箱、清水箱、污泥箱各1只：白色10mm厚PP板，原水箱尺寸980*400*400mm、清水箱尺寸405*400*400mm、污泥箱尺寸200*400*400mm，水箱底板上安装有放空阀，方便将水排净。
6.搅拌装置1套，含不锈钢搅拌桨1个，定速电机1台：电压220V、功率25W、15K、90转/min。
7.原水输送泵：电压220V、功率55W、扬程3.0米、流量3000L/h。
8.流量测量与调节：有机玻璃面板式转子流量计1个、水、量程5~45LPH。
9.搅拌装置3套，含不锈钢搅拌桨3个、调速电机3台：电压220V、功率15W、12.5K、带调速器。
10.加药计量泵5台：电压220V、功率30W、最大流量2L/h、压力7Bar、吸程2米。
11.溶药槽5个：主体5mm厚透明有机玻璃材质，底板10mm厚透明有机玻璃板，φ150*200mm。
12.加药搅拌装置5套，含四氟搅拌桨5套、电机5台：电压220V、功率14W、转速80转/min。
13.透明硅胶管1批；管道、阀门、弯头：UPVC化工。
14.电源控制系统：双面亚光密纹喷塑电控箱1只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
