流动现象演示实验装置以自循环多流道组成显示屏，以气泡为示踪介质，利用光折射技术，演示30余种流谱图案及相关原理。如：演示内流场的漩涡形成、边界层分离、介质传输、水塞等流道流谱。演示外流的尾迹形成、卡门涡街、传质传热等流场流谱。演示射流元件、附壁效应与射流控制原理等流型流谱。

一、流动现象演示实验装置功能特点：

流动现象演示实验装置可演示七组不同类型的边界：

1、圆柱绕流、直角弯道：显示流体在驻点处的停滞现象。边界层分离状况及卡门涡街。水流流过直角弯道时，转弯处流线越靠近弯道，内侧的流速越慢。

2、桥墩绕流、圆角弯道：显示水流在桥墩后流区的卡门涡街现象。水流通过圆角弯道的流线与直角弯道相比较顺畅。

3、突扩突缩：先是在突缩时仅在拐角处出现漩涡，在突扩处出现强烈的旋涡区。

4、渐扩渐缩：在渐缩管看到流线的逐渐收缩，在渐扩处看到因边界层分离而产生的明显旋涡现象。

5、孔板：显示孔板前流线收缩，汇集在孔板的锅留孔口处，在拐角处有小旋涡，孔板后水流逐渐扩散，在主流区周围形成较大的旋涡回流区。

6、机翼：显示水流在机翼前端驻点即尾端的汇流和两侧流线疏密分布状况。

7、自由紊动射流：显示射流离开喷嘴后，不断卷吸周围的流体，形成旋涡，产生强烈紊动，使射流向外扩散。

二、技术参数：

1、工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤850w。

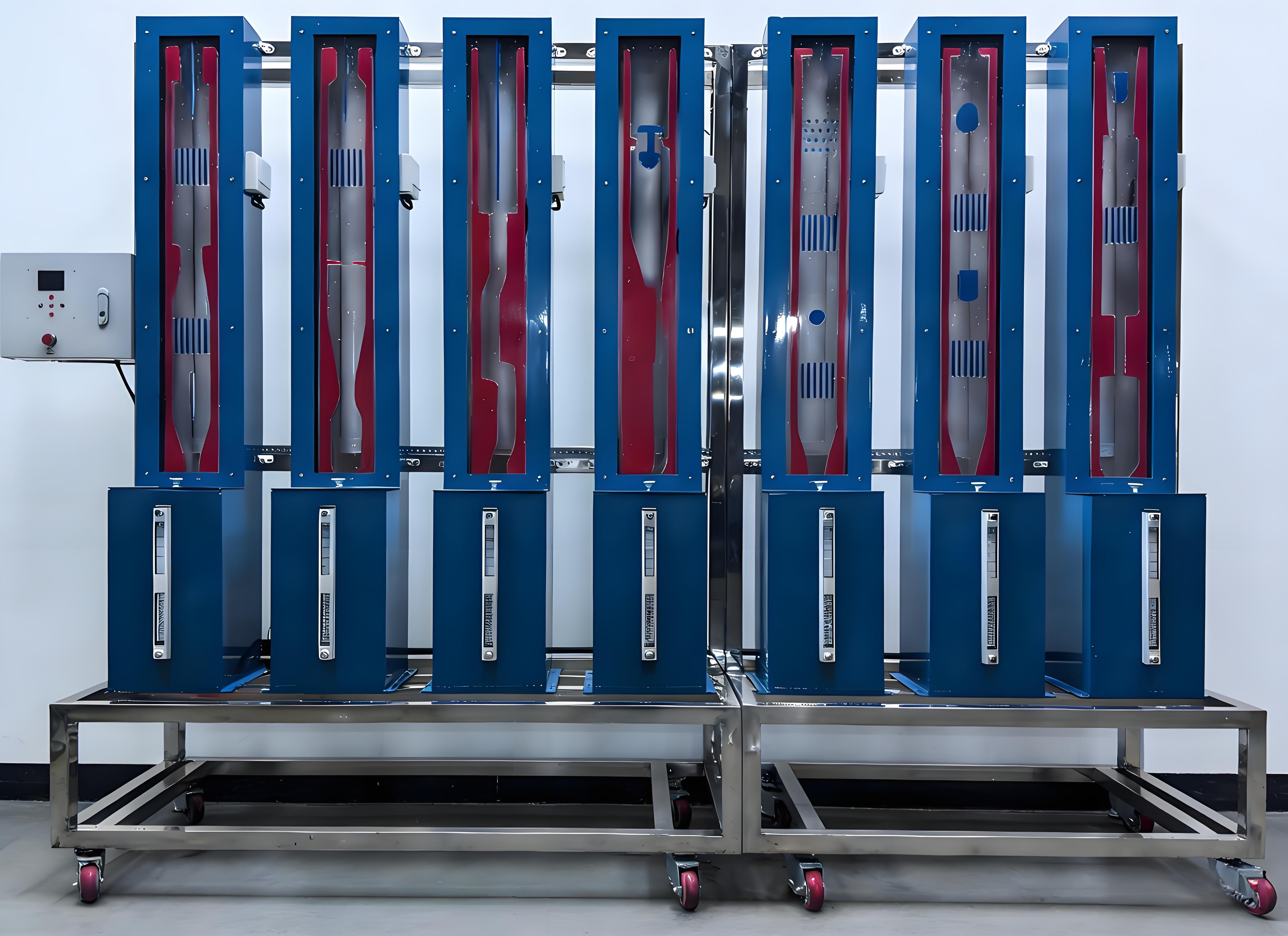

2、演示装置尺寸：高×宽×厚=1300mm×260mm×162mm，7块，挂壁式，配液位可视窗。

3、自循环供水装置，双向配置T4-24W平面片光源，有机玻璃流道，彩色有机玻璃机体，显示屏，亚光黑后罩。

4、水泵6台：电压24V、功率28.8W、流量600L/h、扬程7m。

5、水泵1台：电压24V、功率60W、最大流量25L/min、最大扬程15米。

6、可控硅无级调速器、无级可调掺气装置。

7、框架为304不锈钢材质，结构紧凑，外形美观，操作方便。

8、流动现象演示实验装置外形尺寸：2420*550*1800mm。（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
