在蒸汽锅炉中，压力和温度在能量的永久供给作用下而增加，使其中的液相，通常是水，被转化成蒸汽。锅炉是由串联的安全装置来监测，以形成所谓的“安全链”。如果监控或控制的其中一个部件断开，警报被触发，整个设备被关闭，设备故障部分断压。

一、技术参数：

1、工作电压：单相，AC220V；功耗≤2000W；

2、工作温度：-20℃～40℃。

3、锅炉容量：110L

4、进水罐容积：48L

5、吸收功率：80%

6、最大流量：12L/分钟

7、尺寸和重量长宽高：1550x600x1500mm

二、模拟蒸汽锅炉实训台功能：

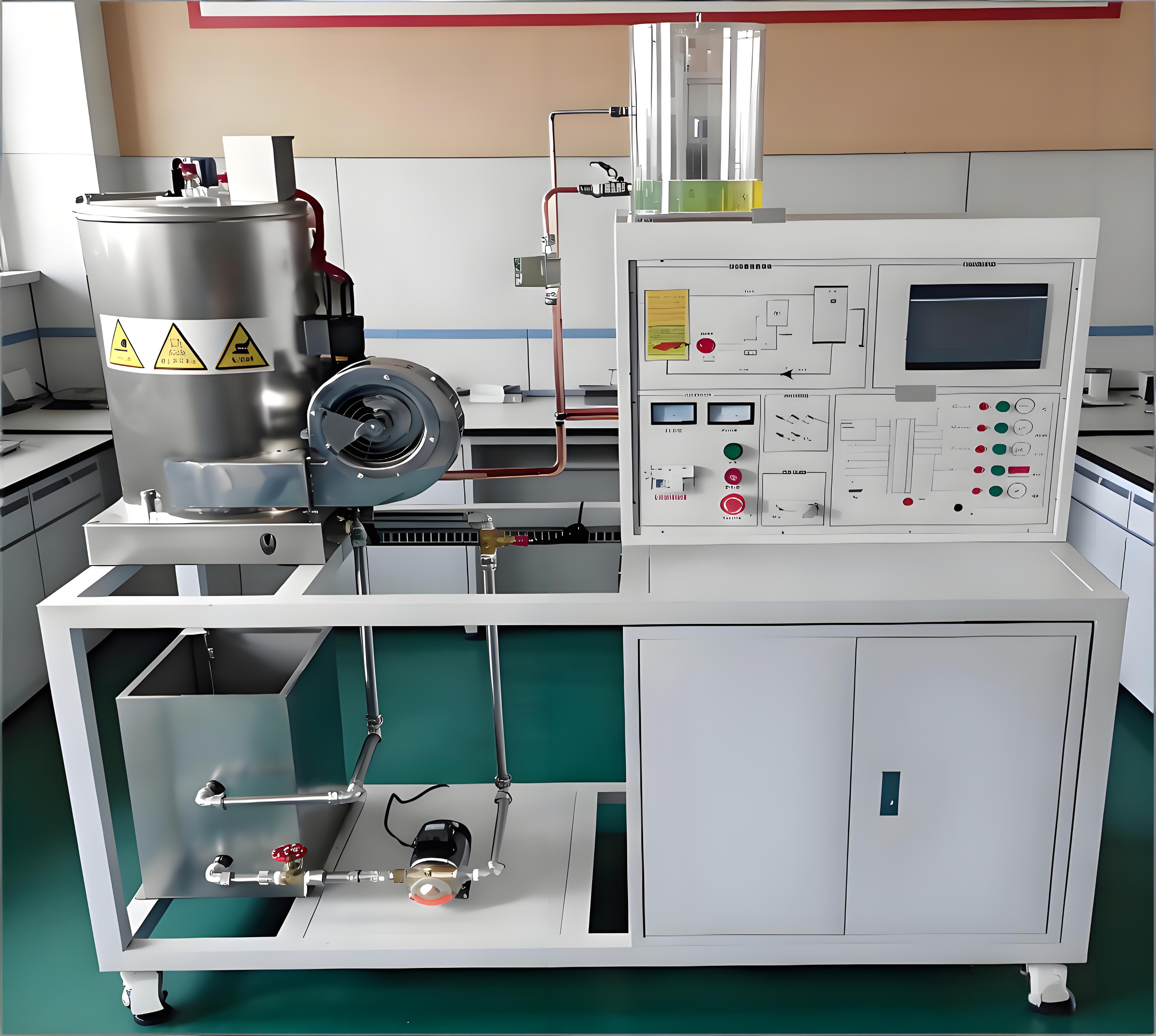

1、实验台该试验台有一封闭的水电路，由一个进料罐，一个泵和一个带燃烧器的透明锅炉模型组成。锅炉配备有用于监测水位和压力的工业控制元件。所使用的远件与实践密切相关。燃烧器安全链制作时保证功能性。模拟燃烧器的运行。

2、除了安全装置，设备还配备了5个故障电路。这些电路用来模拟设备组成元件故障和定位故障。

3、能够准确模拟原设备正常工作所需的各类信号，且支持分别控制调整；能够模拟设定常见典型故障；

4、配套原装设备工作电路原理图（彩色），并在关键节点预留信号检测孔位，方便进行工作原理分析和手动测量信号；

5、配套温度监控系统，当设备因操作使用时间过长内部发生过热时，将自动启动散热降温措施，保护装置正常可靠运行；

三、实训内容：

1、监测部件特性

2、按照原装设备常规流程模拟该装置的实训操作，包括启动、运行、停机等

3、能够模拟设定原装装置常见故障信号；

4、能够支撑进行原装设备工作原理分析与讲解

5、能够支持控制主板工作流程分析
