热网水利工况实验台模拟热水管网，进行多种水利工况模拟变化实验，了解热网水压图的变化情况。使用流体管网水力工况模型实验装置进行几种水务工况变化的实验，能直接的了解热网水压图的变化情况，巩固热水网路水力工况计算的基本原理。掌握水力工况分析方法、验证热水网路水压图和水力工况的理论。

一、实验装置组成

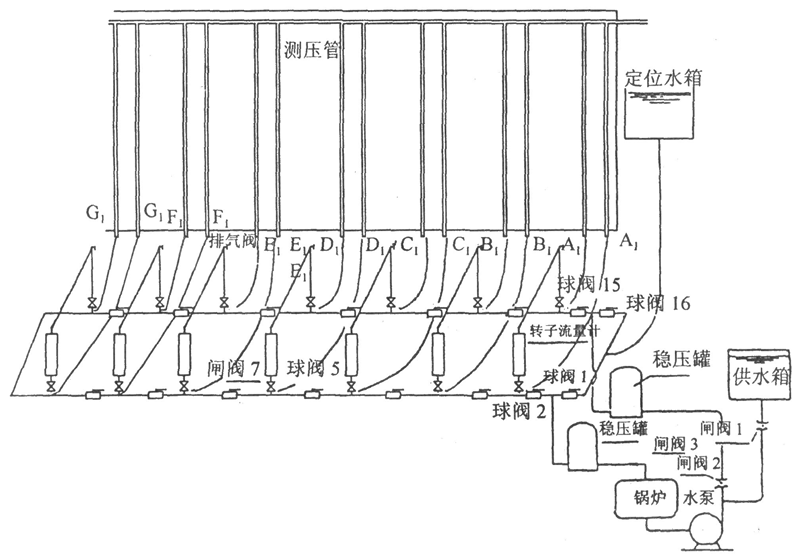

图的下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成，用来模拟由7个用户组成的热水网路。上半部有高位水箱和14根玻璃测压管，测压管的顶端连接在一起与大气相通，测压管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头(水压曲线高度)。每组用户的两支测压管问附有标尺以使读出各点压力。

二、技术参数：

1、输入电源：单相AC220V±10% 50Hz，功率120W。

2、水泵参数： 流量：20L/min ，扬程：12m，功率：120W。

3、流量计量程：16-160L/h,测压管高度1600mm。

4、外形尺寸：1800×500×2300mm，外形为不锈钢可移动支架，带双刹车轮。

三、实验步骤

1．正常水压图

启动水泵缓慢打开闸阀1和闸阀3，水由水泵经锅炉、稳压罐后一部分进入供水干管、用户、回水管，另一部分进入高位水箱，待系统充满水，打开闸阀2有同时关闭闸阀1，保持水箱水位稳定，调节各阀门，以增加或减少管段的阻力，使各节点之间有适当的压差，待系统稳定后，记录各点的压力和流量，并以此绘制正常水压图。

2．关小球阀2时的水压图

将闸阀7恢复到原来位置，把球阀2关小，记录新水压图各点的压力和流量。

3．关闭用户3时的水压图

将球阀5恢复原状，各点压力一般不会恢复到原来读数位置，不一定强求符合原来的正常水压图。关闭。记录新水压图各点的压力、流量。

4．关小供水干管中球阀5时的水压图

将球阀5关小一些，这时热网中总流量将减少，供水干管与回水干管的水速降低，单位长度的压力降减少，因此水压图比正常工况的时平坦些，在球阀5处压力突然降低，球阀5以前的用户，由于资用水头增加，流量都有所增加，越近球阀5的用户增加超多，球阀5后各用户的流量则减少，减少的比例相同。即所谓一致等比失调，记录各点压力、流量。绘制新水压图与正常的进行比较，并记录各用户流量的变化程度o

5．球阀2恢复原来位置，关闭球阀1，观察风路点的压力变化情况，即回水定压。

6．球阀1恢复原来位置。关闭球阀15，观察网路点的压力变化情况。即给水定压(注：此时应将水箱位置升高一些)。实验完毕，关闭闸1和2，停止水泵运行。
