实验结果处理和分析

1、按表1的数据，如图三在p-v坐标系中画出三条等温线。

2、将实验测得的等温线与图三所示的标准等温线比较，并分析它们之间的差异及原因。

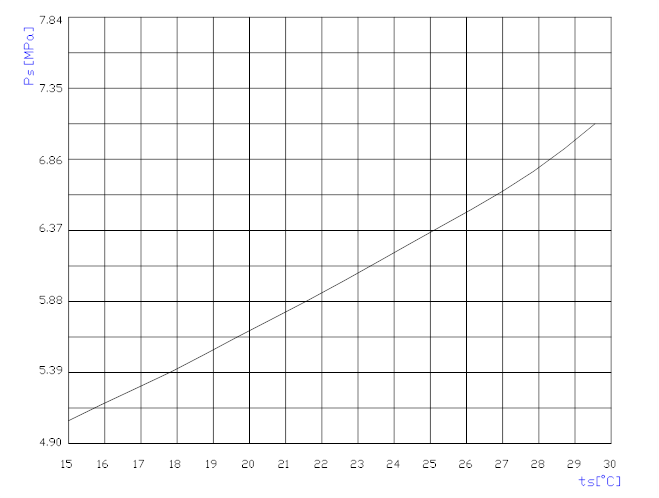

3、将实验测得的饱和温度与压力的对应值与图四给出的ts-ps曲线相比较。



CO2等温实验原始记录  表1

t=20℃				t=31.1℃（临界）				t=50℃
p (Mpa)	Δh	v=Δh/K	现象	p (Mpa)	Δh	v=Δh/K	现象	p (Mpa)	Δh	v=Δh/K	现象
进行等温线实验所需时间
分钟				分钟				分钟

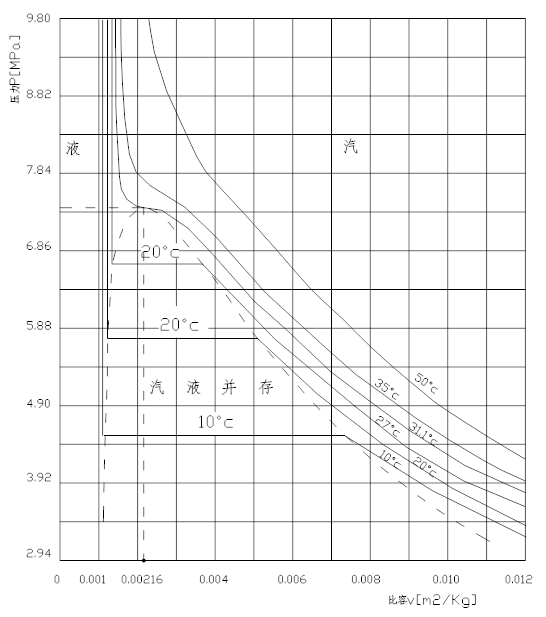

图三   标准曲线



4、将实验测定的临界比容Vc与理论计算值一并填入表2，并分析它们之间的差异及其原因。

临界比容Vc[m3/Kg]   表2

标准值	实验值	Vc=RTc/Pc	Vc=3/8	RT/Pc
0.00216
