整个实验装置由压力台、恒温器和实验台本体及其防护罩等三大部分组成（如图一所示）。

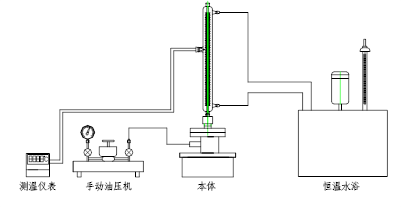

图一  试验台系统图

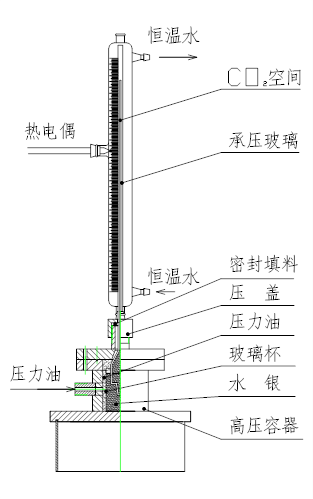

图二  试验台本体

试验台本体如图二所示。其中1—高压容器；2—玻璃杯；3—压力机；4—水银；5—密封填料；6—填料压盖；7—恒温水套；8—承压玻璃杯；9—CO2空间；10—温度计。、

对简单可压缩热力系统，当工质处于平衡状态时，其状态参数p、v、t之间有：

        F(p,v,t)=0

     或t=f(p,v)                                          （1）

本实验就是根据式（1），采用定温方法来测定CO2的p-v-t关系，从而找出CO2的p-v-t关系。

实验中，由压力台送来的压力由压力油进入高压容器和玻璃杯上半部，迫使水银进入预先装了CO2气体的承压玻璃管，CO2被压缩，其压力和容器通过压力台上的活塞杆的进、退来调节。温度由恒温器供给的水套里的水温来调节。

实验工质二氧化碳的压力，由装在压力台上的压力表读出（如要提高精度，可由加在活塞转盘上的平衡砝码读出，并考虑水银柱高度的修正）。温度由插在恒温水套中的温度计读出。比容首先由承压玻璃管内二氧化碳柱的高度来测量，而后再根据承压玻璃管内径均匀、截面不变等条件来换算得出。
