一、实验名称:CO2的吸收与解吸实验

二、实验目的：

1.了解填料吸收塔的结构与操作。

2.观察填料流体力学状况，测定压降与气速关系曲线。

3.掌握液相体积总系数Kxa和液相总传质单元高度Hol的测定方法，并分析影响因素。

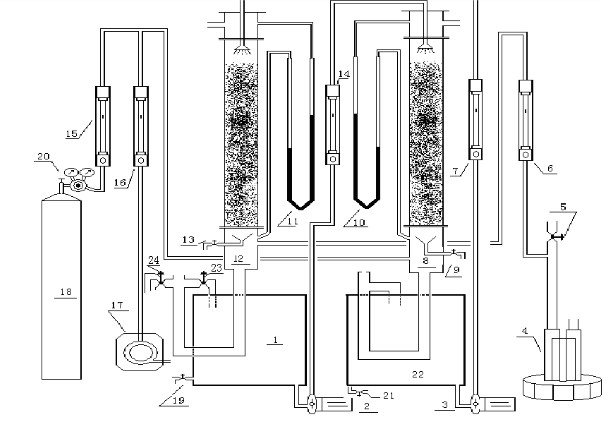

三、实验装置：二氧化碳吸收与解吸实验装置流程图

四、注意事项 ：

1.开启二氧化碳钢瓶总阀门前，要先关闭减压阀。总阀门开启后缓慢打开减压阀，阀门开度不宜过大。

2.实验中要注意要吸收塔水流量计数值一致，并随时注意水箱中的液位。

3.分析CO2浓度操作时动作要迅速，以免二氧化碳从液体中溢出导致结果不准确。

五、KH-HG122二氧化碳吸收与解析实验装置特点

1、整个装置美观大气，结构设计合理，整体感强，能够充分体现现代化实验装置的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、全塔气液接触现象可视。

4、本实验装置采用二氧化碳——水体系。CO2气体无味、无毒、廉价，所以气体吸收实验常选择CO2作为溶质组分。

5、塔中部有液体再分布器，塔底部有栅板式填料支承装置。填料塔底部有液封装置，以避免气体泄漏。

6、装置设计可360度观察，实现全方位教学与实验。

7、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常运行不出现安全事故。

六、二氧化碳吸收与解析实验装置装置功能

1、测定填料吸收塔不同喷淋密度下的体积传质系数；

2、测定填料解吸塔饱和液的体积传质系数；

3、改变吸收液流量，实现单吸收实验操作；

4、饱和液做解吸液相，实现单解吸实验操作

5、吸收与解吸的液相、气相流量相同，实现联合实验操作；

6、实现在线实时分析实验数据；

7、管路及涡轮流量计内实验介质流动状态清晰可视；

8、全触摸集成化控制，高稳定数据传输，硬件加密。

七、二氧化碳吸收与解析实验装置设计参数

液相体积传质系数：0.006—0.02（ m/s）。

空气流量：0.25～2.5m3/h。

二氧化碳流量：0.01～0.16m3/h。

填料塔压降：0.6—1.5KPa；常温、常压操作。

水：装置自带透明水箱，连接自来水。实验时经离心泵进入吸收塔，循环使用。

电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。

气：空气来自风机（自带气源），CO2来自气体钢瓶。

实验物料：水-- CO2。

外配设备、药品：二氧化碳钢瓶及减压阀；Ba(OH)2标准液、HCL标准液、化学分析仪。（用户自配）

八、二氧化碳吸收与解析实验装置主要设备

1、玻璃填料塔：内装φ10×10mm陶瓷拉西环填料；填料塔内径 D=100mm。

吸收塔填料层有效高度≥800mm。

2、CO2流量计：质量流量计 流量范围 0.01～0.16m3/h。　　

3、空气流量：质量流量计，流量范围0～12m3/h。

4、液体流量：涡轮传感器，流量范围0.2～1 m3/h。

5、塔体床层压降由5KPa差压传感器测取，观察上下塔压降变化。

6、旋涡气泵：功率 750W，最大流量145m3/h，风压16kPa。

7、解吸泵：304不锈钢离心泵，功率370W，流量3.6m3/h。

8、饱和泵：304不锈钢增压泵，功率260W，流量≥0.8m3/h。

9、饱和水槽：≥90 L，优质透明有机玻璃。

10、管路：透明材质，壁厚≥2.5mm。

11、温度传感器：Pt100，分辨率0.1℃，精度0.5%，数字显示。

12、电器：接触器、开关、漏电保护空气开关。

13、中央处理器：执行速度0.64μs，内存容量16K，功能：数据处理运算。

14、模拟模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。

15、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。

16、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存2G，功能：中央处理器数据显示控制。

17、额定电压：220V，总功率：1.5kW。

18、外形尺寸：1800×550×2100mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮

19、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。

20、软件组成：模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、压差等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。

21、二氧化碳浓度检测模块：精确检测装置吸收二氧化碳的浓度，精度误差±3%。
