一、实验名称:对流传热系数测定实验
二、实验目的:
1.掌握对流传热系数αr的测定方法。
2.了解强化传热的基本理论和基本方式。
3.应用线性回归方法,确定关联式。
4.了解非定常态导热的特点以及毕奥准数(Bi)的物理意义。

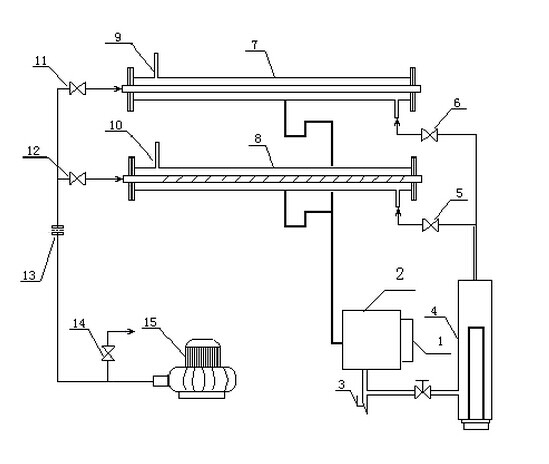

三、实验装置:对流传热系数测定实验装置流程图

四、注意事项:
1.实验前一定要检查水箱液位时补水,防止干烧引发事故。
2.加热前一定要检查阀门5或阀门6处于常开得位置。开始加热时,加热电压控制在(150V)左右。
3.加热约十分钟后,可提前启动风机前要保证风机出口至少有一路畅通,避免风机出口全部关闭使风机烧坏。
4.注意电源的相线,零线,地线连接要正确。
五、KH-HC4 固体小球对流传热系数测定实验装置功能
1、测定不同环境与小钢球之间的对流传热系数,并对所得结果进行比较。
2、了解非定常态导热的特点以及毕奥准数(Bi)的物理意义。
3、熟悉流化床和固定床的操作特点。
六、主要配置
开关模块、转换模块、数显温控仪表、风机、管式电炉;玻璃砂粒床、转子流量计、不锈钢框架及控制屏。
公用设施
电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
七、技术参数
1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:电压:220V;电流:15A。
2、传热形式:自然对流、强制对流、流化床、固定床。
3、控温管式炉,管式炉温:0~600℃;玻璃制砂粒床。
4、空气流量:气体玻璃转子流量计,2.5~25m3/h。
5、风机:风压14KPa,风量70m3/h,功率750W。
6、温度控制:K型热电偶温度传感器,智能温度控制仪,分辨率:0.1℃。防干烧自动控制系统。
7、外形尺寸:1200×500×1700mm(长×宽×高),外形为可移动式设计,带3寸双刹车轮。
八、软件组成
模拟模块:高达16位分辨率,内建RS485通讯模式;功能:温度、流量、压力等模拟量信号采集,配数据采集软件一套,在线工业组态软件一套
