流体力学综合实验装置之离心泵特性曲线的测定

实验名称:离心泵及管路特性曲线的测定

实验目的:

1.了解离心泵的构造,掌握其操作和调节方法。

2.测定单级离心泵在一定转速下的特性曲线。

3.测定管路特性曲线,确定离心泵的工作点。

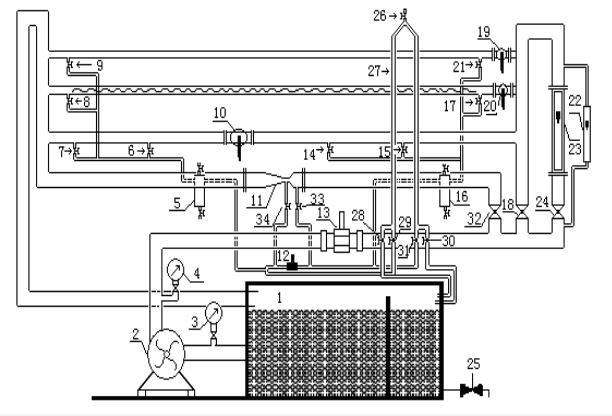

实验装置:离心泵性能测定实验装置

离心泵性能测定实验装置

四、注意事项:

1.该装置电路采用五线三相制配电,实验设备应良好的接地。

2.使用变频调速器时一定注意FWD指示灯亮,切忌按FWDREV,REV指示灯亮,电机反转。

3.启动离心泵前,关闭流量调节阀、压力表和真空表的开关,以免损坏涡轮流量计和压强表。

、KH-LT08 离心泵综合实验装置实验目的:

1、适合于工程流体力学(水力学)教学实验。

2、了解离心泵的结构、特性及操作;熟悉离心泵的工作原理。

3、掌握离心泵主要参数的测定方法,测量一定转速下的离心泵特性曲线。

4、双泵串、并联实验及泵汽蚀实验。

、主要配置:

离心泵、蓄水箱、文丘里流量计、压力表、U型压差计、单相功率表、玻璃温度计、实验管道、阀门、自循环装置、不锈钢框架。

、技术参数:

1、运行环境:温度0-40℃,相对湿度:≤90%RH,电源:220V/50Hz。可连续操作。

2、离心泵采用管道离心泵,额定功率:370W,转速:2800r/min,吸程:8m,效率:34%,流量:2.5m3/h,扬程:15m,实验范围宽,能明显出现空化汽蚀现象,数量2台。

3、压力表:表盘直径Φ100mm,测量范围0-0.4MPa,精度1.5级。

4、真空表:表盘直径Φ100mm,测量范围-0.1-0MPa,精度1.5级。

5、电动机功率采用数字单相交流功率测量仪表测得。

6、文丘里流量计流量:0~6 m3/h。压差范围:10~150KPa。

7、蓄水箱:容积约70L,304不锈钢材质,当停止供水开启灌泵阀时,可使泵运行时出现汽蚀现象。

8、实验所用的流体-水为全循环使用设计,充分节约水资源。

9、电控箱,装有开关指示灯、功率表,对其中泵的功率进行显示。

10、框架及台面均为304不锈钢材质,结构紧凑,外形美观,操作方便。

11、外形尺寸:1650×600×1500mm(长×宽×高),框架为可移动式设计,带脚轮及禁锢脚。
