化工传热综合实验装置流程图及基本功能参数

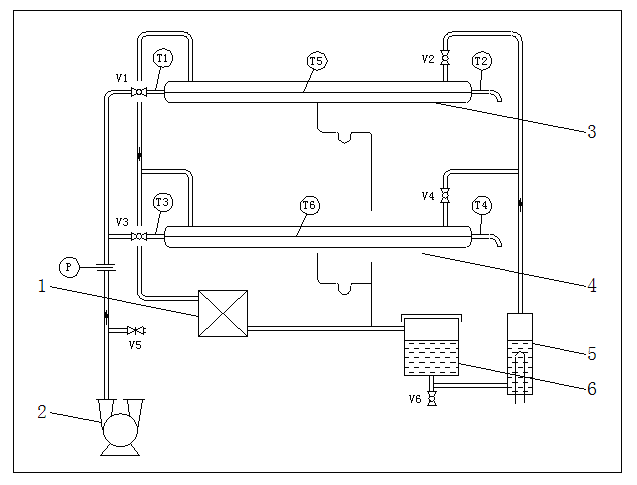

KH-HG16化工传热综合实验装置流程示意图：

KH-HG16化工传热综合实验装置实验装置流程示意图

传热综合实验装置流程图



2.KH-HG16化工传热综合实验装置主要技术参数（如表1所示）：

表1  实验装置结构参数

实验内管直径（mm）

Φ22×1

实验内管外径do（mm）

22.0

实验外管直径（mm）

Φ57×3.5

测量段（紫铜内管）长度L（m）

1.20

强化内管内插物

（螺旋线圈）尺寸

丝径h（mm）

1

节距H（mm）

40

孔板流量计孔流系数及孔径

c0=0.65、d0 =0.017 m

旋涡气泵

XGB─2型

加热釜

操作电压

≤200伏

操作电流

≤10安

3.KH-HG16化工传热综合实验装置面板图：

化工传热综合实验装置面板图

传热过程综合实验面板图
