好氧堆肥实验装置组成及工艺流程图

KH-HJ46好氧堆肥实验装置与工艺流程图

该装置主体为有机玻璃柱,可视性好,能直接观察不同层面垃圾的反应分解过程,且在不同高度设有垃圾取样口,对不同层面的垃圾取样分析。该装置装卸料方便、反应速度快,被广泛应用于环境工程的固废处理实验中。主体反应柱:Φ350 mm×800mm;  取样口若干;卸料口;  排液口;温度传感器1只、数显温度表1套、。气泵1台、气体流量计1只 金属电控制箱 1只、漏电保护开关 1套、按钮开关、电压表1只(0-250V)、连接管道及阀门不锈钢支架1套等组成。

实验装置由反应器主体、供气系统和渗滤液收集系统三部分组成,如图所示。

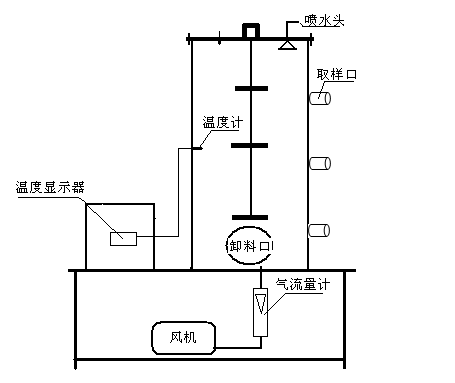

好氧堆肥实验装置示意图

好氧堆肥实验装置示意图

1、反应器主体:

实验的核心装置是一次发酵反应器,设计采用有机玻璃制成罐:内径350.mm,高1000mm,总容积70.L。反应器侧面设有采样口,可定期采样。反应器顶部设有气体收集管,用医用注射器作取样器,定时收集反应器内的气体样本。此外,反应器上还配有测温装置等。

2、供气系统:、

风机经过气体流量计定量后从反应器底部供气。供气管为直径10mm的蛇皮管。为了达到相对均匀供气,把供气管在反应器内的部分加工为多孔板,并采用单路供气的方式。

3、渗滤液分离收集系统:

反应器底部设有多孔板,以分离渗滤液。多孔板用有机玻璃制成,板上布满直径为5mm的小孔。在多孔板下部的集水区底部为锥面,可随时排出渗滤液。渗滤液储存在渗滤液收集槽中,以调节堆肥物含水率。

KH-HJ46好氧堆肥实验装置规格如表1所示。

表1  实验设备规格表

序号

名称

型号规格

备注

1

风机





2

温度计

量程0~100℃



3

注射器

ZQ.B41A.5  5ml

自备

4

反应器主体

H/Ø=800mm/300mm

材料:有机玻璃

5

温控仪

WMZK-01量程0~50℃



KH-HJ46好氧堆肥实验装置实验结果讨论:

1、分析影响堆肥过程堆体含水率的主要因素。

2、分析堆肥中通气量对堆肥过程的影响。

3、绘制堆体温度随时间变化的曲线。
